LN-4B可撓金屬電線保護套管（LN-4B不銹鋼基本型普利卡管）

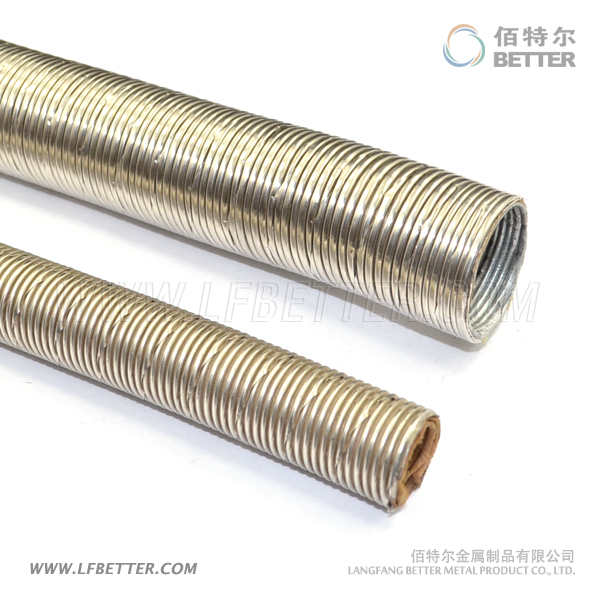

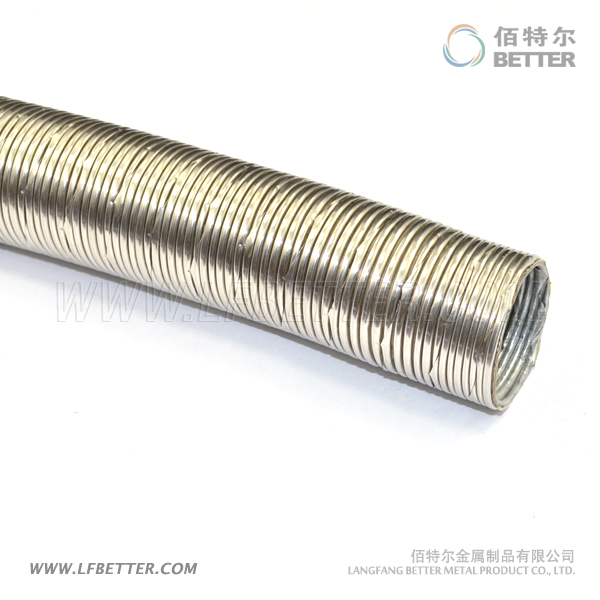

LN-4B可撓金屬電線保護套管（LN-4B不銹鋼基本型普利卡管），外層為不銹鋼帶，中間層為鋼帶，里層為電工紙。本管表面永不生銹、耐震、耐腐性能更強。抗拉強度、徑向壓縮力進一步提高。可用于各種干燥場所的裝修。消防、照明、儀表儀器、電器設備安裝、人防工程、交通、紡織等。
LN-4B可撓金屬電線保護套管（LN-4B不銹鋼基本型普利卡管），外層為不銹鋼帶，中間層為鋼帶，里層為電工紙。
本管表面永不生銹、耐震、耐腐性能更強。抗拉強度、徑向壓縮力進一步提高。可用于各種干燥場所的裝修。消防、照明、儀表儀器、電器設備安裝、人防工程、交通、紡織等。
相關配置說明
1、套管15#、17#每卷允許有兩個接頭（三根），短頭部分最低限度不能少于10M。24#、30#、38#、50#每卷允許有一個接頭（二根），短頭部分最低限度不能少于8M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。
| 序號 | 內徑I.D | 外徑O.D | 外徑公差 | 每卷長度 | 鋼管對應規格 | 電線管對應規格 | ||
|---|---|---|---|---|---|---|---|---|
mm | " | mm | " | |||||
| 12# | 11.4 | 16.1 | ±0.2 | 50 | 8 | 1/4 | 13 | 1/2 |
| 15# | 14.1 | 19.0 | ±0.2 | 50 | 10 | 3/8 | 16 | 5/8 |
| 17# | 16.6 | 21.5 | ±0.2 | 50 | 15 | 1/2 | 19 | 3/4 |
| 24# | 23.8 | 28.8 | ±0.2 | 25 | 20 | 3/4 | 25 | 1 |
| 30# | 29.3 | 34.9 | ±0.2 | 25 | 25 | 1 | 32 | 1-1/4 |
| 38# | 37.1 | 42.9 | ±0.4 | 25 | 32 | 1-1/4 | 38 | 1-1/2 |
| 50# | 49.1 | 54.9 | ±0.4 | 25 | 40 | 1-1/2 | 51 | 2 |
| 63# | 62.6 | 69.1 | ±0.6 | 10 | 50 | 2 | 64 | 2-1/2 |
| 76# | 76.0 | 82.9 | ±0.6 | 10 | 70 | 2-1/2 | 76 | 3 |
| 83# | 81.0 | 88.1 | ±0.6 | 10 | 80 | 3 | ||
| 101# | 100.2 | 107.3 | ±0.6 | 5 | 100 | 4 | ||
